GF-16 Kran


Bei dem GF-16 Filmkran handelt es sich um die konsequente Weiterentwicklung des weltweit erfolgreichen GF-14 Krans. Zahlreiche Innovationen und neueste Technologien machen den GF-16 zu einem Kransystem, das keine Wünsche offen lässt: Ob Plattform- oder Remotebetrieb, der modulare GF-16 Kran liefert Ihnen dank seiner Variabilität stets die passende Lösung.


Eines der Highlights ist die einzigartige, höhenverstellbare Kranmittelsäule. Damit können Sie nun den Kranarm in der komfortablen Höhe von nur 158cm aufbauen und anschließend mit einem Akkuschrauber auf die benötigte Drehpunkthöhe (max. 198cm) anheben. Die Höhenverstellbarkeit erleichtert und verkürzt nicht nur wesentlich die Kranmontage, sondern vereinfacht auch deutlich den Transport (Transporthöhe bei eingefahrener Säule nur 192cm). Zudem erhöht sich die Sicherheit beim Auf- und Abbau des Krans, da Sie wegen der geringen Aufbauhöhe keine Hilfsmittel wie eine Leiter oder ähnliches benötigen.


Technische Daten:

Base Dolly Grundfläche
- - - - - - - - - - - - - - 177cm x 140cm

Transport-Höhe - - - - - - - - - - - - - - - - - 192cm

Minimale Höhe des Drehpunkt - - - - - - - 178cm

Max. Arbeitshöhe (ausgefahren)
des Drehpunkt- - - - - - - - - - - - - 232cm
mit Abspannungshlt. - - - - - - - - 276cm


Version 1
Max. Höhe Plattform
- - - - - - - - - - 423cm Gesamthub - - - - - - - - - - 420cm

Alle GF-16 Versionen zum Download als PDF


GF-16 Version 1


benötigte Verlängerung für
Kranarm- - - - - - - - - - - - - - - - 1x200cm
Korb - - - - - - - - - - - - - - - - - - 1x192cm
Gegengewichtnur Arm- - - - - - - - - - - - - - - - - - - - 8kg
max. Belastung- - - - - - - - - - - - - 274kg
Länge (ab Drehp. Mittelsäule)
Kranarm - - - - - - - - - - - - - - 336cm
Korbausleger - - - - - - - - - - 278cm
Max. Belastung - - - - - - - - - - - - - - - 250kg
Transportgewicht (nur Kran) - - - - - - 603kg

Version 2
Max. Höhe Plattform
- - - - - - - - - - - - - - 501cm Gesamthub - - -- - - - - - - - 575cm


GF-16 Version 2


benötigte Verlängerung für
Kranarm- - - - - - - - 1x200cm + 1x100cm
Korb - - - - - - - - - - - - - - - - - - 1x192cm
Gegengewichtnur Arm- - - - - - - - - - - - - - - - - - - 36kg
max. Belastung- - - - - - - - - - - - - 424kg
Länge ( ab Drehp. Mittelsäule)
Kranarm - - - - - - - - - - - - - - 434cm
Korbausleger - - - - - - - - - - 278cm
Max. Belastung- - - - - - - - - - - - - - - - 250kg
Transportgewicht (nur Kran) - - - - - - 620kg

Version 3
Max. Höhe Plattform
- - - - - - - -- - - - - - 581cm Gesamthub - - - - - - - - - - 734cm


GF-16 Version 3


benötigte Verlängerung für
Kranarm- - - - - - - - - - - - - - - - 2x200cm
Korb - - - - - - - - - - - - - - - - - - 1x192cm
Gegengewichtnur Arm- - - - - - - - - - - - - - - - - - - 56kg
max. Belastung- - - - - - - - - - - - - 554kg
Länge ( ab Drehp. Mittelsäule)
Kranarm - - - - - - - - - - - - - - 534cm
Korbausleger - - - - - - - - - - 278cm
Max. Belastung- - - - - - - - - - - - - - - - 250kg
Transportgewicht (nur Kran) - - - - - - 672kg

Version 4
Max. Höhe Plattform
- - - - - - - - - - - - - - 658cm Gesamthub - - - - - - - - - - 890cm


GF-16 Version 4


benötigte Verlängerung für
Kranarm- - - - - - - - 2x200cm + 1x100cm
Korb - - - - - - - - - - - - - - - - - - 1x192cm
Gegengewicht nur Arm - - - - - - - - - - - - - - - - - - 112kg
max. Belastung- - - - - - - - - - - - - 718kg
Länge ( ab Drehp. Mittelsäule)
Kranarm - - - - - - - - - - - - - - 631cm
Korbausleger - - - - - - - - - - 278cm
Max. Belastung- - - - - - - - - - - - - - - - 250kg
Transportgewicht (nur Kran) - - - - - - 692kg

Version 5
Max. Höhe Plattform
- - - - - - - - - - 738cm Gesamthub - - - - - - - - - - - - - 1049cm


GF-16 Version 5


benötigte Verlängerung für
Kranarm- - - - - - - - - - - - - - - - 3x200cm
Korb - - - - - - - - - - - - - - - - - - 1x192cm
Gegengewicht nur Arm - - - - - - - - - - - - - - - - - - 182kg
max. Belastung- - - - - - - - - - - - - 896kgLänge ( ab Drehp. Mittelsäule)
Kranarm - - - - - - - - - - - - - - 731cm
Korbausleger - - - - - - - - - - 278cm
Max. Belastung- - - - - - - - - - - - - - - - 250kg
Transportgewicht (nur Kran) - - - - - - 711kg

Version 6
Max. Höhe Plattform
- - - - - -- - - - - 816cm Gesamthub - - - - - - - - - - - - - 1205cm


GF-16 Version 6


benötigte Verlängerung für
Kranarm- - - - - - - - 3x200cm + 1x100cm
Korb - - - - - - - - - - - - - - - - - - 1x192cm
Gegengewichtnur Arm - - - - - - - - - - - - - - - - - - 266kg
max. Belastung- - - - - - - - - - - - 1078kg
Länge ( ab Drehp. Mittelsäule)
Kranarm - - - - - - - - - - - - - - 829cm
Korbausleger - - - - - - - - - - 278cm
Max. Belastung- - - - - - - - - - - - - - - - 250kg
Transportgewicht (nur Kran) - - - - - - 748kg

Version 7
Max. Höhe Plattform
- - - - -- - - - - - 895cm Gesamthub - - - - - - - - - - - - - 1364cm


GF-16 Version 7


benötigte Verlängerung für
Kranarm- - - - - - - - 3x200cm + 1x100cm
Korb - - - - - - - - - - - - - - - - - - 1x192cm
Gegengewichtnur Arm - - - - - - - - - - - - - - - - - - 266kg
max. Belastung- - - - - - - - - - - - 1078kg
Länge ( ab Drehp. Mittelsäule)
Kranarm - - - - - - - - - - - - - - 829cm
Korbausleger - - - - - - - - - - 278cm
Max. Belastung- - - - - - - - - - - - - - - - 250kg
Transportgewicht (nur Kran) - - - - - - 748kg

Version 8
Max. Höhe Plattform
- - - - - - - - - - 973cm Gesamthub - - - - -- - - - - - - - 1519cm


GF-16 Version 8


benötigte Verlängerung für
Kranarm- - - - - - - - 4x200cm + 1x100cm
Korb - - - - - - - - - - - - - - - - - - 1x192cm
Gegengewicht nur Arm - - - - - - - - - - - - - - - - - - 448kg
max. Belastung- - - - - - - - - - - - 1022kg
Länge ( ab Drehp. Mittelsäule)
Kranarm - - - - - - - - - - - - - 1027cm
Korbausleger - - - - - - - - - - 278cm
Max. Belastung- - - - - - - - - - - - - - - - 140kg
Transportgewicht (nur Kran) - - - - - - 787kg

Version 9
Max. Höhe Plattform
- - - - - - - - - - - 1053cm Gesamthub - - - - - -- - - - - 1678cm


GF-16 Version 9


benötigte Verlängerung für
Kranarm- - - - - - - - - - - - - - - - 5x200cm
Korb - - - - - - - - - - - - - - - - - - 1x192cm
Gegengewicht nur Arm - - - - - - - - - - - - - - - - - - 554kg
max. Belastung- - - - - - - - - - - - 1148kg
Länge ( ab Drehp. Mittelsäule)
Kranarm - - - - - - - - - - - - - 1127cm
Korbausleger - - - - - - - - - - 278cm
Max. Belastung- - - - - - - - - - - - - - - - 140kg
Transportgewicht (nur Kran) - - - - - - 818kg

Version 10
Max. Höhe Plattform
- - - - - - - - - - 1130cm Gesamthub - - - - - - - - - - - 1834cm


GF-16 Version 10


benötigte Verlängerung für
Kranarm- - - - - - - - 5x200cm + 1x100cm
Korb - - - - - - - - - - - - - - - - - - 1x192cm
Gegengewichtnur Arm - - - - - - - - - - - - - - - - - - 658kg
max. Belastung- - - - - - - - - - - - 1330kg
Länge ( ab Drehp. Mittelsäule)
Kranarm - - - - - - - - - - - - - 1225cm
Korbausleger - - - - - - - - - - 278cm
Max. Belastung- - - - - - - - - - - - - - - - 130kg
Transportgewicht (nur Kran) - - - - - - 838kg

Version 11
Max. Höhe Plattform
- - - - - - - - - - - 1217cm Gesamthub - - - - - - - - - - - 1954cm


GF-16 Version 11


benötigte Verlängerung für
Kranarm- - - - - - - - - - - - - - - - 6x200cm
Korb - - - - - - - - - - - - - - - - - - 1x192cm
Gegengewichtnur Arm - - - - - - - - - - - - - - - - - - 518kg
max. Belastung- - - - - - - - - - - - - 974kg
Länge ( ab Drehp. Mittelsäule)
Kranarm - - - - - - - - - - - - - 1286cm
Korbausleger - - - - - - - - - - 278cm
Max. Belastung - - - - - - - - - - - - - - - - 85kg
Transportgewicht (nur Kran) - - - - - - 788kg

Version 12
Max. Höhe Plattform
- - - - - - - - - - 1294cm Gesamthub - - - - -- - - - - - - 2110cm


GF-16 Version 12


benötigte Verlängerung für
Kranarm- - - - - - - - 6x200cm + 1x100cm
Korb - - - - - - - - - - - - - - - - - - 1x192cm
Gegengewicht nur Arm - - - - - - - - - - - - - - - - - - 700kg
max. Belastung- - - - - - - - - - - - 1134kg
Länge ( ab Drehp. Mittelsäule)
Kranarm - - - - - - - - - - - - - 1383cm
Korbausleger - - - - - - - - - - 278cm
Max. Belastung - - - - - - - - - - - - - - - - 85kg
Transportgewicht (nur Kran) - - - - - - 824kg

Version 13
Max. Höhe Plattform
- - - - - - - - - - 1374cm Gesamthub - - - - - - - - - - - - 2269cm


GF-16 Version 13


benötigte Verlängerung für
Kranarm- - - - - - - - - - - - - - - - 7x200cm
Korb - - - - - - - - - - - - - - - - - - 1x192cm
Gegengewichtnur Arm - - - - - - - - - - - - - - - - - - 722kg
max. Belastung- - - - - - - - - - - - 1218kg
Länge ( ab Drehp. Mittelsäule)
Kranarm - - - - - - - - - - - - - 1483cm
Korbausleger - - - - - - - - - - 278cm
Max. Belastung - - - - - - - - - - - - - - - - 80kg
Transportgewicht (nur Kran) - - - - - - 837kg

Version 14
Max. Höhe Plattform
- - - - - - - - - - 1452cm Gesamthub - - - - - - - - - - - - 2424cm


GF-16 Version 14


benötigte Verlängerung für
Kranarm- - - - - - - - 7x200cm + 1x100cm
Korb - - - - - - - - - - - - - - - - - - 1x192cmG
egengewicht nur Arm
- - - - - - - - - - - - - - - - - - 854kg
max. Belastung- - - - - - - - - - - - 1394kg
Länge ( ab Drehp. Mittelsäule)
Kranarm - - - - - - - - - - - - - 1581cm
Korbausleger - - - - - - - - - - 278cm
Max. Belastung - - - - - - - - - - - - - - - - 80kg
Transportgewicht (nur Kran) - - - - - - 858kg

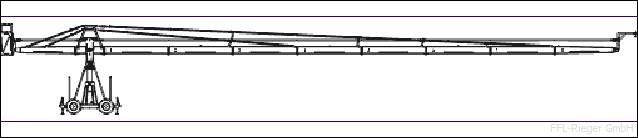

Version 15
Max. Höhe Plattform
- - - - - - -- - - 1531cm Gesamthub - - -- - - - - - - - - 2548cm


GF-16 version 15


benötigte Verlängerung für
Kranarm- - - - - - - - - - - - - - - - 8x200cm
Korb - - - - - - - - - - - - - - - - - - 1x192cm
Gegengewicht nur Arm - - - - - - - - - - - - - - - - - - 938kg
max. Belastung- - - - - - - - - - - - 1362kg
Länge ( ab Drehp. Mittelsäule)
Kranarm - - - - - - - - - - - - - 1681cm
Korbausleger - - - - - - - - - - 278cm
Max. Belastung - - - - - - - - - - - - - - - - 60kg
Transportgewicht (nur Kran) - - - - - - 869kg
