GF-9

Die professionelle Alternative zu bisherigen Leichtkränen: trotz seines geringen Gewichts wird Sie die Stabilität des GF-9 Krans begeistern. Basierend auf dem Grundprinzip der erfolgreichen GF-6 bzw. GF-8 Kransysteme sind alle Kranverlängerungen (50/100/150cm) beliebig miteinander kombinierbar, was zu einer enormen Variabilität führt und zudem die Kranmontage deutlich erleichtert.

Hinzu kommt das hohe Maß an Mobilität: aufgrund seines geringen Gewichts (Kran in der max. Version < 100kg) ist der GF-9 sehr gut zu transportieren. Als Basis für den GF-9 Kran können Sie entweder das eigens hierfür von GFM entwickelte Heavy-Duty-Stativ, einen GFM Krandolly oder einen Argus Dolly verwenden. Zudem lässt sich der GF-9 mittels Adapter problemlos auch auf Euro- oder Mitchelaufnahmen montieren, so dass der GF-9 Arm jederzeit auf andere gängige Standard-Dollies aufgebaut werden kann.

Nach erfolgter Unterweisung kann der Kran sehr schnell durch ihr eigenes, qualifiziertes Personal betrieben werden.


Features:
- Remotebetrieb bis 10,2m
- je nach Version zwischen 45kg und 25kg belastbar
- schneller, einfacher Aufbau reisetauglich
- sehr leichte Elemente (Aluminium-Leichtbauweise)
- variabel: Verlängerungen beliebig miteinander kombinierbar
- sehr stabile Krankonstruktion für eine lange
- speziell gehärtete Oberflächen (Hart-Coat ®)


Technische Daten:

Basis Dolly (GF-9 Betrieb ist auch mit dem Argus Dolly möglich)
Grundfläche - - - - -
91cm x 128cm
Dolly Eigengewicht - - - - - - 59kg
Dolly Höhe (bis)
Spitze pivot section - - - - - - - - - - - - - - - - - 178cm
Spitze pivot section m. Abspannungshlt. -

Version 1
Max. Höhe Euroadapter - -
350cm Gesamthub - -348cm Kraneigengewicht - -64kg

Alle GF-9 Versionen zum Download als PDF

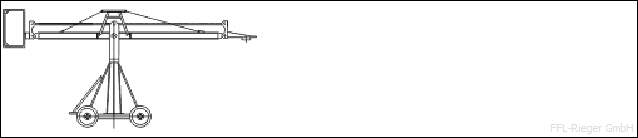

GF-9 Version 1


Max. Belastung Arm - - - - - - 60kg
Benötigte Verlängerungen fürArm - - - - - - - - - - 1x150cm
Gewichtskorb - - 1x100cm
Gesamtlänge des (von Drehpunkt bis)
Kranarms (Mitte Euroadapter) - - - - - - - - - 242cm
Korbauslegers ( Außenk. Korb) - - - - - - - - - 193cm

Version 2
Max. Höhe Euroadapter - -
480cm Gesamthub - - 608cm Kraneigengewicht --72kg

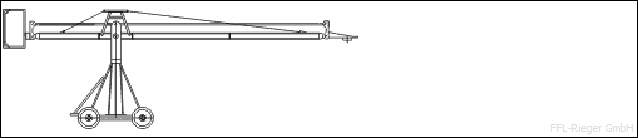

GF-9 Version 2


Max. Belastung Arm - - - - - - 60kg
Benötigte Verlängerungen fürArm - - - - - - - - - - 2x150cm
Gewichtskorb - - 1x100cm
Gesamtlänge des (von Drehpunkt bis)
Kranarms (Mitte Euroadapter) - - - - - - - - - 392cm
Korbauslegers ( Außenk. Korb) - - - - - - - - - 193cm

Version 3
Max. Höhe Euroadapter --
620cm Gesamthub - -888cm Kraneigengewicht - -139kg

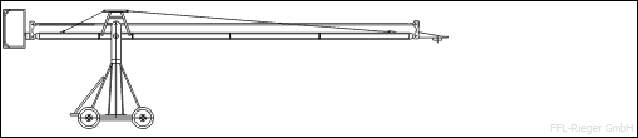

GF-9 Version 3


Max. Belastung Arm - - - - - - 50kg
Benötigte Verlängerungen fürArm - - - - - - - - - -3x150cm
Gewichtskorb - - 1x100cm
Gesamtlänge des (von Drehpunkt bis)
Kranarms (Mitte Euroadapter) - - - - - - - - - 542cm
Korbauslegers ( Außenk. Korb) - - - - - - - - - 193cm

Version 4
Max. Höhe Euroadapter - -
740cm Gesamthub - -1128cm Kraneigengewicht - -88kg

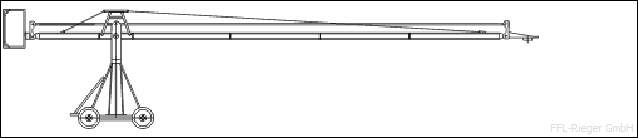

GF-9 Version 4


Max. Belastung Arm - - - - - - 40kg
Benötigte Verlängerungen fürArm - - - - - - - - - - 4x150cm
Gewichtskorb - - 1x150cm
Gesamtlänge des (von Drehpunkt bis)
Kranarms (Mitte Euroadapter) - - - - - - - - - 692cm
Korbauslegers ( Außenk. Korb) - - - - - - - - - 193cm

Version 5
Max. Höhe Euroadapter - -
880cm Gesamthub - -1408cm Kraneigengewicht - -96kg

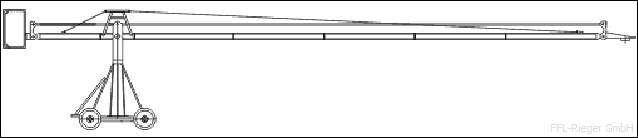

GF-9 Version 5


Max. Belastung Arm - - - - - - 20kg
Benötigte Verlängerungen fürArm - - - - - - - - - - 5x150cm
Gewichtskorb - - 1x100cm
Gesamtlänge des (von Drehpunkt bis)
Kranarms (Mitte Euroadapter) - - - - - - - - - 842cm
Korbauslegers ( Außenk. Korb) - - - - - - - - - 193cm


Schnellübersicht Aufbau:
